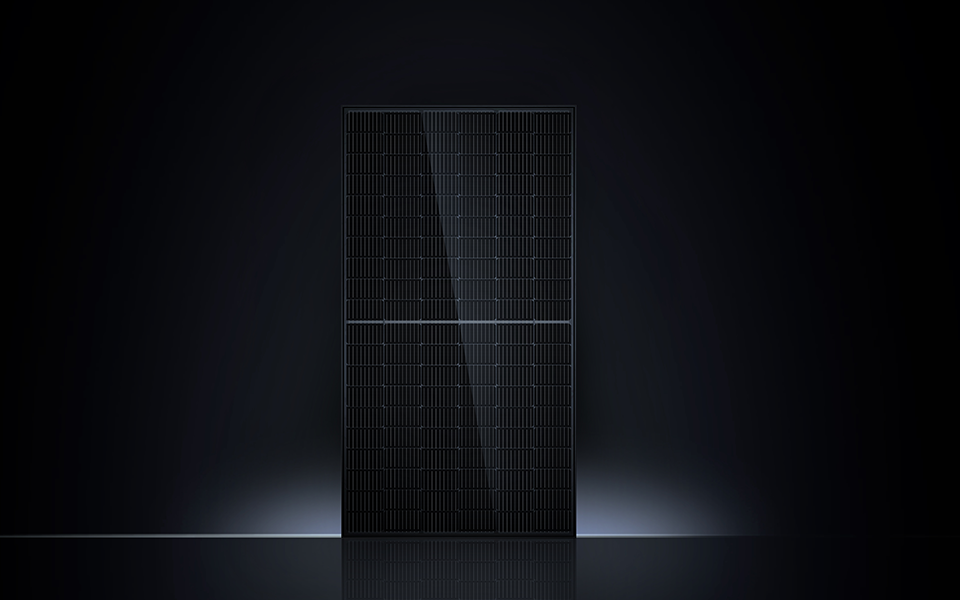

SOLARPLAY utilise des panneaux noirs à 120 demi-cellules de dernière génération: moitié moins de courant dans les cellules donc moins de pertes ohmiques. De plus, l’aspect esthétique de ces panneaux est très abouti. La construction en deux demi-panneaux permet aussi de limiter l’effet néfaste d’une ombre sur les chaînes de cellules: seule la moitié est impactée en cas d’ombre spot.

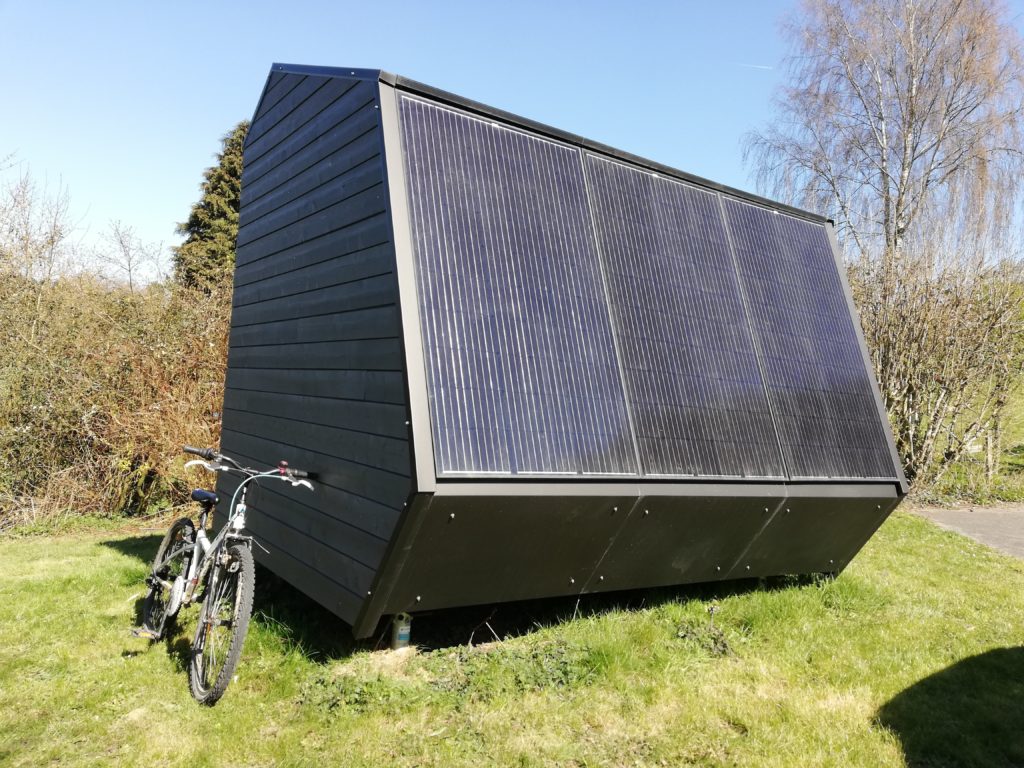

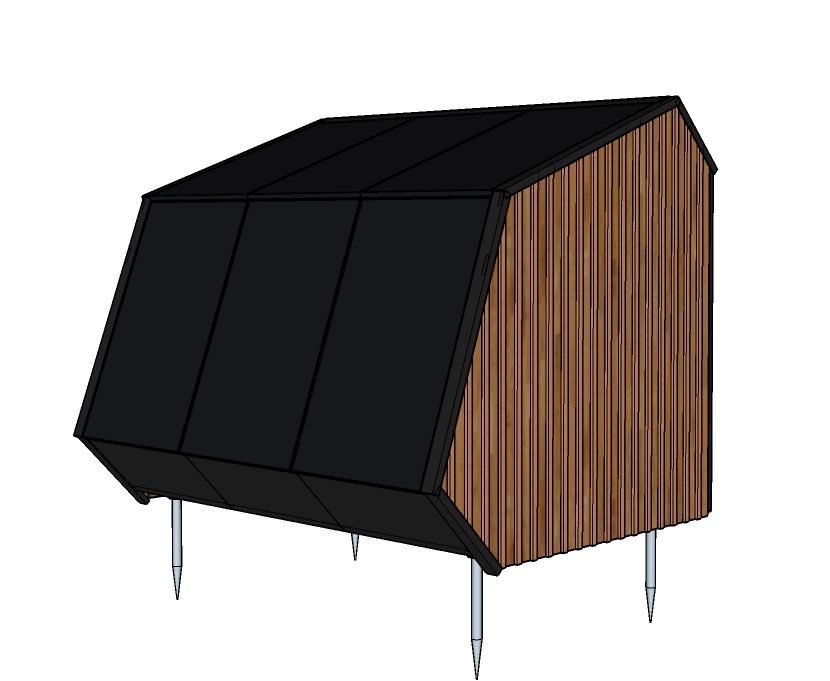

La base du SOLARPLAY est constitué de 6 panneaux PV fixés sur l’ossature acier, du plancher et des pièces de finition en zinc anthracite.
Il est essentiel que le SOLARPLAY soit installé de façon à ce que ses panneaux soient orientés entre sud-est et sud-ouest. (nord-est à nord-ouest si on est dans l’hémisphère sud). Par ailleurs, il doit se trouver à un endroit exempt d’ombres portées pendant au moins six heures par jour: trois heures avant et trois heures après le zénith.
Tandis que les panneaux photovoltaïques supérieurs ont une inclinaison idéale pour bien capter le soleil d’été tout au long d’une journée, les panneaux inférieurs, proches de la verticale, capteront très bien le soleil d’hiver, plus bas.

Vous pouvez commander la cabane dans deux versions: GARDEN ou NATURE.

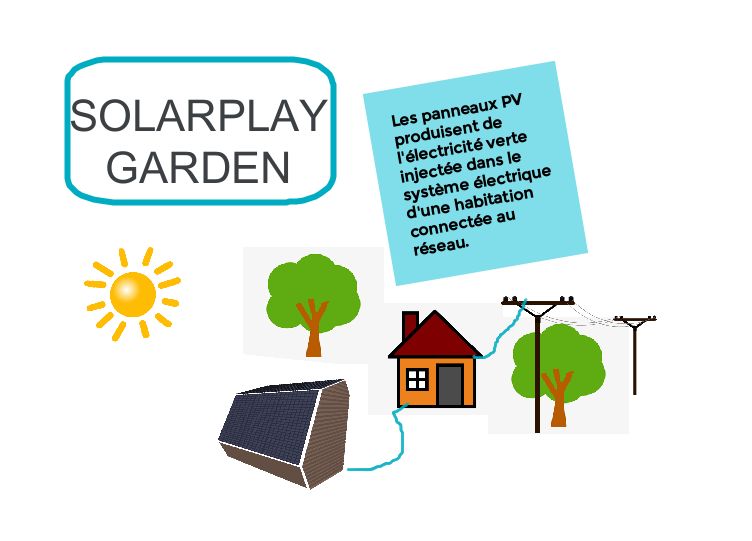

Avec SOLARPLAY version GARDEN, la production solaire fonctionnera comme la majorité des installations photovoltaïques: les panneaux produisent en fonction de la lumière incidente et l’énergie produite est consommée par vos appareils électriques et, le cas échéant, est injectée sur le réseau.

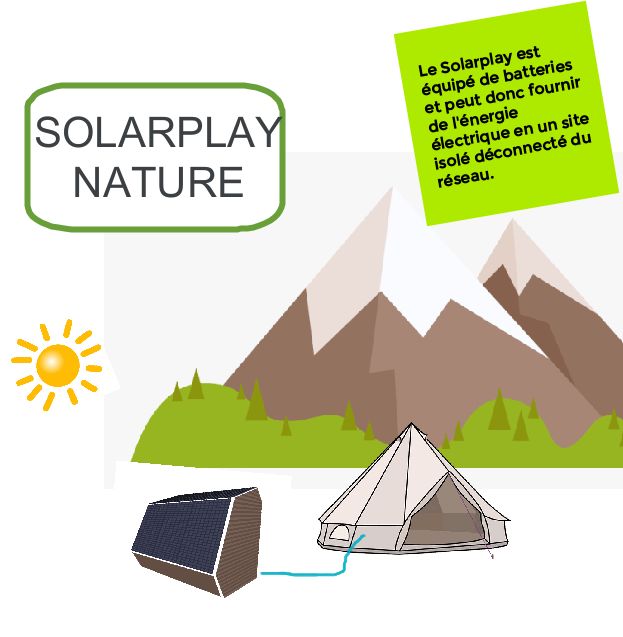

Avec SOLARPLAY version NATURE, l’énergie produite durant la journée est stockée dans une batterie, dans laquelle on pourra puiser le soir venu. Le dimensionnement de la batterie se fait en fonction des besoins en énergie du site isolé pendant 24 h et aussi en fonction de la puissance devant être fournie. Par exemple, si vous voulez pouvoir souder à l’arc, il est recommandé d’avoir un onduleur de minimum 5 kW et une batterie de minimum 5 kWh.

Seul
Nomenclature
Ce qui est compris dans la version de base.
Description | GARDEN | NATURE3KW | NATURE5KW |
---|---|---|---|
Ossature en acier magnelis 89×50 | 1 | 1 | 1 |
Vis fondation D60 et adaptateur | 4 | 4 | 4 |
Profilés alu U et L pour fixation | 1 | 1 | 1 |
Visserie | 1 | 1 | 1 |
Boîtier électrique 2 disj. | 1 | 1 | 1 |
Panneau PV Trina 330 black | 6 | 6 | 6 |
Micro-onduleur Y600 AP-Systems | 3 | ||
Abergements Zinc Anthracite | 1 | 1 | 1 |
Joint mousse | 3 | 3 | 3 |
Onduleur Hybride WKS 24V – 3KW | 1 | ||
Batterie gel 12V-100AH (1.2kWH) | 2 | ||
Onduleur Hybride WKS 48V – 5KW | 1 | ||
Batterie LiFePO 48V (2.4kWH) | 2 | ||
Différentiel 300mA et terre | 1 | 1 | |
OSB plancher 18mm | 5 | 5 | 5 |
OSB parois 12 mm | 3 | 3 | 3 |
Chevron Haut. 50mm | 3 | 3 | 3 |
Planche faîtière 3 m | 1 | 1 | 1 |
Bardage Mélèze 20mm couvre-joint | 1 | 1 | 1 |
Porte intégrée – incluse de base | 1 | 1 | 1 |
Fenêtre vitrage fixe – incluse | 1 | 1 | 1 |
- SOLARPLAY inclus de base une porte et une fenêtre fixe. Leur position est communiquée au moment de passer commande.
- Le tableau électrique de la version GARDEN contient un bornier qui vous permettra de brancher un câble en direct ou un câble court avec fiche mâle afin de brancher sur un dérouleur.
- SOLARPLAY NATURE3KW permet de puiser jusqu’à 3 kW sur 2 batteries au plomb pour une capacité nominale de 2.4 kWh (1.2 kWh utilisable sur base régulière.
- SOLARPLAY NATURE5KW permet de puiser jusqu’à 5 kW sur 2 batteries au Lithium (LiFePO) pour une capacité nominale de 4.8 kWh (4 kWh utilisable sur base régulière. La batterie est extensible en option par modules de 2.4 kWh.
Options disponibles:
Description | GARDEN | NATURE3KW | NATURE5KW |
---|---|---|---|
Sans vis et sans base | -4 | -4 | -4 |
Gateway WiFi – AP Systems | 1 | ||
Spot LED avec interrupteur | 1 | 1 | 1 |
Double-prise étanche | 1 | 1 | 1 |
Câble 3G2.5 gainé sans tranchée (25m) | 1 | ||
Branchement dans le tableau maison | 1 | ||
Batterie LiFePO 48V (2.4kWH) supplémentaire | 1 | ||
Pare-pluie sous-bardage | 1 | 1 | 1 |
Porte supplémentaire | 1 | 1 | 1 |
Fenêtre pignon supplémentaire | 1 | 1 | 1 |
Volet basculant nord | 1 | 1 | 1 |
